Контактор NC2-115, Киев

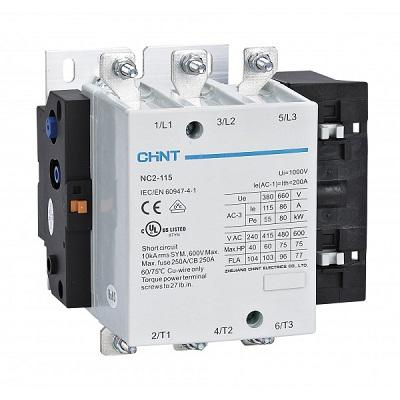

Контактор NC2-115 это мощный электромагнитный силовой контактор производства CHINT (Китай), входящий в серию NC2 (115800 А). Он предназначен для дистанционного включения и отключения электрических цепей переменного тока, пуска, остановки и реверсирования асинхронных электродвигателей, а также управления другими мощными нагрузками в промышленных и коммерческих системах.

Основные технические характеристики

• Номинальный рабочий ток (Ie):
  • AC-3 (управление двигателями) 115 А (при 400 В)
  • AC-1 (резистивная нагрузка) обычно 160200 А (в зависимости от исполнения)
• Номинальное рабочее напряжение главных контактов (Ue) до 690 В AC (чаще всего применяется в сетях 380400 В или 660 В)
• Категории применения AC-1, AC-2, AC-3, AC-4
• Мощность управляемого двигателя (при 400 В, AC-3) 55 кВт
• Количество полюсов 3P (трехполюсный, основные контакты 3НО)
• Напряжение катушки управления (Uc) наиболее распространённые исполнения:
  • 220240 В AC (50/60 Гц)
  • 230 В AC
  • 380400 В AC
  • 415 В AC и другие (по заказу возможны 110 В, 24 В и т.д.)
• Частота 50/60 Гц
• Механическая износостойкость до 510 млн циклов (в зависимости от нагрузки)
• Коммутационная износостойкость (AC-3) обычно 0,71,5 млн циклов
• Максимальная частота включений до 1200 в час
• Степень защиты IP20 (с защитными кожухами SHD IP20 спереди)
• Расстояние гашения дуги очень малое, всего 10 мм (для NC2-115330), что удобно при монтаже в компактных шкафах
• Климатическое исполнение обычно УХЛ4 или аналог
• Способ монтажа на DIN-рейку 35 мм или на винты/плиту
• Возможность установки вспомогательных контактов да (боковые и фронтальные модули NC2-11, NC2-20, NC2-02 и т.д.)
• Стандарты соответствия IEC/EN 60947-4-1, CE, VDE, EAC, UkrSEPRO и др.

Область применения

• Прямой пуск асинхронных двигателей
• Управление нагревателями, освещением, насосами, вентиляторами, компрессорами
• Работа в составе пускателей с тепловыми реле (например, NR2 или NXR)
• Реверсивные схемы (часто используется пара NC2-115 + механическая или электрическая блокировка)
• Промышленная автоматика, станки, конвейеры, крановое оборудование, лифты и т.д.

Преимущества серии NC2-115

• Очень компактные габариты для своего класса мощности
• Малое расстояние дугогашения экономия места в шкафу
• Надёжная конструкция с двойным разрывом контактов
• Широкий выбор напряжений катушки
• Доступная цена по сравнению с европейскими аналогами (Schneider LC1F, ABB AF, Siemens 3TF/3TK и др.)
• Хорошая совместимость с аксессуарами CHINT (вспомогательные контакты, механическая блокировка, таймеры и т.д.)

Пример артикулов (наиболее популярные исполнения)

• NC2-115 115А 230В/AC3 артикул примерно 671433
• NC2-115 115А 400В/AC3 артикул примерно 671690
• NC2-115/4 четырёхполюсное исполнение (4P)
• NC2-115NS реверсивный блок (с механической блокировкой)

Контактор NC2-115 это проверенное и очень распространённое решение для задач средней и большой мощности (до 55 кВт) по соотношению цена/качество/надёжность.
