Контактор NC2-185, Киев

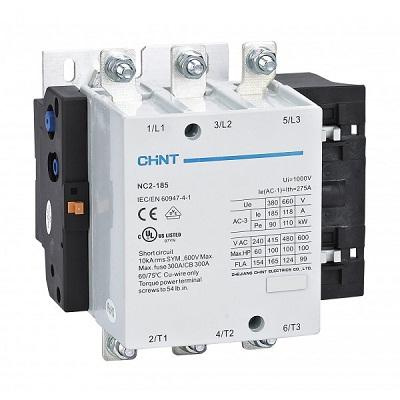

Контактор NC2-185 это силовой электромагнитный контактор переменного тока из серии NC2 производства компании CHINT. Он предназначен для дистанционного включения и отключения электрических цепей, в первую очередь для управления мощными электродвигателями в категориях применения AC-3 и AC-1.

Серия NC2 относится к тяжёлой промышленной линейке и рассчитана на более высокие токи и мощности по сравнению с сериями NC1/NC6/NC7.

Основные технические характеристики

• Номинальный рабочий ток (Ie):
  • AC-3 (управление двигателями): 185 А (при 400 В)
  • AC-1 (резистивная нагрузка): обычно 225250 А (зависит от каталога)
• Номинальная мощность управляемого двигателя (AC-3, 50 Гц):
  • 380400 В 90 кВт
  • 660690 В ~132160 кВт (в зависимости от исполнения)
• Номинальное напряжение изоляции (Ui): 1000 В
• Номинальное рабочее напряжение (Ue): до 690 В AC
• Частота: 50/60 Гц
• Катушка управления (Uc) переменного тока (AC):
  • Наиболее распространённые исполнения: 220240 В, 380415 В, 230 В, 400 В
  • Другие варианты: 110 В, 127 В, 24 В, 48 В и др. (под заказ)
  • Потребляемая мощность катушки: ~200300 ВА при включении, ~2030 Вт в удержании (примерные значения для данного типоразмера)
• Количество полюсов и контактов:
  • Стандартное исполнение: 3 полюса (3НО главные контакта)
  • Есть версия NC2-185/4 4 полюса (4НО)
• Вспомогательные контакты (по умолчанию или опционально):
  • Обычно 2НО + 2НЗ (F4 или другие блоки)
  • Возможность установки дополнительных контактных приставок
• Коммутационная износостойкость:
  • Механическая: 610 млн циклов (6 000 00010 000 000)
  • Электрическая (AC-3): 0,30,7 млн циклов
• Частота включений в час: до 600 (рекомендуется 300400 при тяжёлых режимах)
• Климатическое исполнение и условия эксплуатации:
  • Рабочая температура: -5+40 C (иногда до +55 C с понижением характеристик)
  • Высота над уровнем моря: до 2000 м
  • Степень защиты: IP20 (открытое исполнение)
• Способ крепления:
  • На DIN-рейку (35 мм) для большинства исполнений
  • Винтовое крепление на панель
• Габаритные размеры (примерно, 3-полюсное исполнение): 171 174 183 мм (Ш В Г)
• Масса: 4,55,2 кг (зависит от катушки и доп. контактов)

Применение

• Пуск и останов асинхронных электродвигателей до 90 кВт (400 В)
• Управление мощными нагревателями, освещением, конденсаторными батареями (AC-1)
• Работа в составе пускателей, реверсивных схем (NC2-185NS реверсивный вариант с механической и электрической блокировкой)
• Промышленные установки, насосные станции, компрессоры, вентиляция, крановое оборудование, конвейеры и др.

Преимущества серии NC2-185

• Высокая надёжность и большой ресурс
• Широкий выбор напряжений катушки
• Возможность установки дополнительных контактных блоков и механической блокировки
• Соответствие международным стандартам: IEC/EN 60947-4-1, CE, VDE, UL (для большинства исполнений), EAC и др.
• Доступные запасные части (катушки, контакты, дугогасительные камеры)

Варианты заказа (примеры артикулов CHINT)

• 671435 NC2-185 185 А, катушка 230 В AC, 3P
• 671692 NC2-185 185 А, катушка 400 В AC, 3P
• 671436 NC2-185/4 185 А, 4 полюса, катушка 230 В

Для точного подбора исполнения (напряжение катушки, вспомогательные контакты, реверсивность) рекомендуется обращаться к актуальному каталогу CHINT NC2 или свяжитесь с нами.

Контактор NC2-185 проверенное решение для тяжёлых условий эксплуатации, где требуется высокая коммутационная способность и долговечность.
