Манометрические термометры серии ТКП-100, ТКП-100Эк-М1 (конденсационные/жидкостные) и ТГП-100, ТГП-100Эк-М1 (газовые) предназначены для непрерывного измерения температуры жидких и газообразных сред, а также для коммутации внешних электрических цепей (сигнализации или автоматического управления) при достижении заданных пороговых значений.
Назначение и область применения
Приборы предназначены для работы в системах автоматического контроля, сигнализации и регулирования температуры в технологических процессах различных отраслей:
-
Промышленное оборудование и тепловые пункты
-
Системы водоснабжения и отопления
-
Судовые энергетические установки
-
Сельскохозяйственное и пищевое оборудование
-
Трансформаторные подстанции (контроль температуры масла)
Конструкция и принцип действия

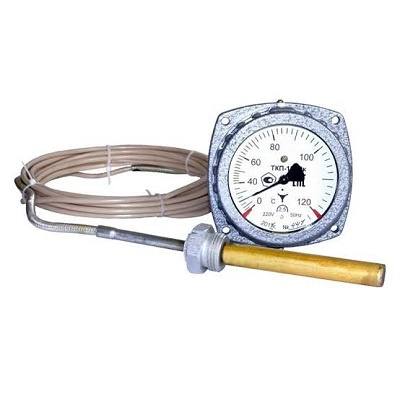

Прибор состоит из трех основных элементов: термобаллона, капиллярной трубки и показывающего измерительного корпуса со шкалой и электроконтактной группой (для модификаций «Эк»).
-
ТКП-100 (Конденсационный / Жидкостный): Заполнен легкокипящей метеорологически стабильной жидкостью (или её паром). Изменение температуры термобаллона вызывает изменение давления насыщенного пара внутри герметичной системы, которое передается по капилляру на манометрическую пружину, перемещающую стрелку.
-
ТГП-100 (Газовый): Заполнен инертным газом (азотом). Изменение температуры термобаллона приводит к пропорциональному изменению давления газа внутри замкнутого объема.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Диаметр корпуса | 100 мм |
| Класс точности | 1,0; 1,5 (в зависимости от диапазона и исполнения) |
| Диапазоны измерений | от -50°C до +400°C (стандартные шкалы: 0…+120°C, 0…+150°C, 0…+200°C, 0…+300°C, -50…+50°C) |
| Длина капилляра | от 1,6 м до 25 м (стандартно: 1,6; 2,5; 4; 6; 10; 16; 25 м) |
| Глубина погружения термобаллона | от 120 мм до 500 мм |
| Материал капилляра | Латунь, медный сплав или нержавеющая сталь в защитной оболочке |
| Степень защиты корпуса | IP40 / IP54 |
| Тип контактов (для ЭК) | Размыкающие, замыкающие (электроконтактная сигнализирующая группа) |
Расшифровка маркировки и исполнений
-
ТКП — Термометр Конденсационный Показывающий
-
ТГП — Термометр Газовый Показывающий
-
Индекс «100» — Диаметр циферблата (100 мм)
-
Индекс «М1» / «М2» / «М3» — Модификация корпуса и типа присоединения
-
Индекс «Эк» / «ЭК» — Электроконтактный (с упреждающей и аварийной уставкой)
Преимущества моделей ТКП-100 и ТГП-100
-
Дистанционность: Капиллярная трубка длиной до 25 метров позволяет вынести показывающий циферблат в удобное для оператора место, оставив термобаллон в агрессивной или труднодоступной среде.
-
Энергонезависимость: Для измерения температуры не требуется внешний источник питания.
-
Надежность: Простая механическая конструкция обеспечивает высокую устойчивость к вибрациям и долговечность.
-
Сигнализация: Модификации с электроконтактами позволяют напрямую подключать устройства защиты (реле, сирены, контакторы насосов/нагревателей).
