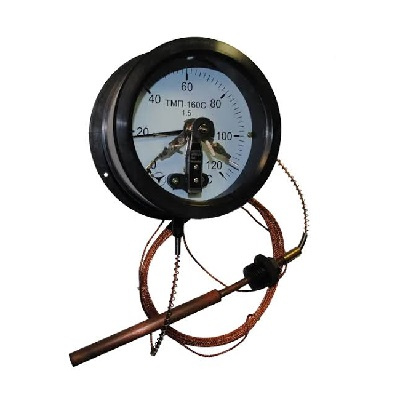

Термометр ТМП-160С, ТМП-160, ТМП-100С, ТМП-100, Киев
- Описание
- Оставить отзыв
Манометрические термометры серии ТМП-160С, ТМП-160, ТМП-100С, ТМП-100 предназначены для непрерывного измерения температуры жидких и газообразных сред в промышленных установках, а также для коммутации внешних электрических цепей (в моделях с индексом «С»).
Назначение и область применения
Приборы применяются в химической, нефтеперерабатывающей, пищевой промышленности, энергетике, жилищно-коммунальном хозяйстве (в котельных и тепловых пунктах) и на машиностроительных предприятиях. Измеряемая среда не должна быть агрессивной к материалам термобаллона (латунь или нержавеющая сталь).
Обозначение модификаций:
ТМП-100 / ТМП-160 — показывающие термометры (диаметр корпуса 100 мм и 160 мм соответственно).
ТМП-100С / ТМП-160С — сигнализирующие (электроконтактные) термометры с дополнительным контактом для управления автоматикой или подачи тревожного сигнала.
Технические характеристики
| Параметр | Значение / Описание |
|---|---|
| Диаметр корпуса | 100 мм (для ТМП-100, ТМП-100С) / 160 мм (для ТМП-160, ТМП-160С) |
| Класс точности | 1.5 (под заказ 1.0) |
| Диапазон измерений | от -50...+50 °C до 0...+300 °C (стандартные: 0...+120 °C, 0...+150 °C, 0...+200 °C) |
| Длина капилляра (дистанционность) | 1.6 м, 2.5 м, 4 м, 6 м, 10 м, 16 м (под заказ до 25 м) |
| Длина погружения термобаллона | 120 мм, 160 мм, 200 мм, 250 мм, 315 мм, 400 мм |
| Диаметр термобаллона | 12 мм, 14 мм (в зависимости от исполнения) |
| Резьба присоединения | М20×1.5, G1/2 |
| Степень защиты корпуса | IP40 / IP54 |
| Температура окружающей среды | -50...+60 °C |
| Сигнализирующее устройство (для «С») | Электроконтактная группа (1з+1р, 2з, 2р) |
| Напряжение контактов | до 220 В переменного тока (до 30 Вт) или 110 В постоянного тока |
Принцип работы и конструкция
Принцип действия основан на зависимости между температурой измеряемой среды и давлением наполнителя (газового, жидкостного или конденсационного типа) внутри замкнутой термосистемы: термобаллон – капилляр – манометрическая пружина.
Термобаллон погружается в контролируемую среду.
При изменении температуры измеряемая среда внутри термобаллона расширяется или сжимается.
Изменение давления передается по защищенному капилляру на стрелочный механизм манометра в корпусе прибора.
В моделях ТМП-100С / ТМП-160С стрелка прибора при достижении уставки замкается с электроконтактами, замыкая или размыкая электрическую цепь.
Преимущества термометров ТМП
Дистанционность: Допускается монтаж индикаторного циферблата на удалении до 16–25 метров от точки измерения.
Автономность: Для работы базового показания не требуется внешнее электропитание.
Надежность: Устойчивость к вибрации и суровым условиям эксплуатации.
Универсальность: Возможность управления автоматикой через контактную группу в модификациях «С».
