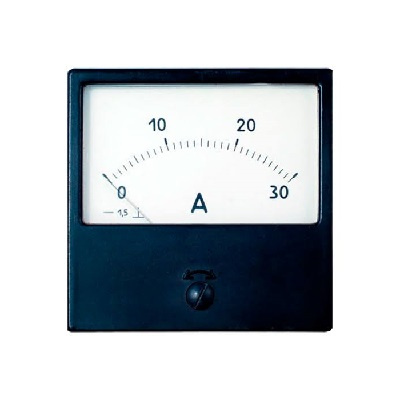

Амперметр М42300, Вольтметр М42300, Киев

Щитовые амперметры и вольтметры серии М42300 предназначены для измерения тока и напряжения в цепях постоянного тока. Приборы щитового исполнения магнитоэлектрической системы с стрелочным указателем применяются на электростанциях, щитах управления, в распределительных устройствах, лабораторных стендах и промышленном оборудовании.

Описание и назначение

Приборы М42300 измеряют величину постоянного тока или напряжение. В зависимости от исполнения шкалы и внутренней схемы прибор маркируется как:

• Амперметр М42300 (миллиамперметр, микроамперметр) — для контроля силы тока.

• Вольтметр М42300 (милливольтметр) — для контроля напряжения.

Благодаря магнитоэлектрической системе с подвижной частью на кернах прибор отличается высокой точностью измерений, стабильностью показаний и равномерной шкалой.

Технические характеристики

Диапазоны измерений

Амперметры М42300

• Прямого включения:

  • Микроамперметры: 0–50 мкА, 0–100 мкА, 0–200 мкА, 0–500 мкА.

  • Миллиамперметры: 0–1 мА, 0–5 мА, 0–10 мА, 0–150 мА, 0–500 мА.

  • Амперметры: 0–1 А, 0–2 А, 0–3 А, 0–5 А, 0–10 А, 0–15 А.

• С наружным шунтом (75 мВ):

  • От 0–20 А до 0–7,5 кА (используются стационарные шунты типа 75ШСМ).

Вольтметры М42300

• Прямого включения:

  • Милливольтметры: 0–25 мВ, 0–50 мВ, 0–75 мВ, 0–100 мВ.

  • Вольтметры: 0–1,5 В, 0–3 В, 0–7,5 В, 0–15 В, 0–30 В, 0–50 В, 0–75 В, 0–100 В, 0–150 В, 0–250 В, 0–300 В, 0–600 В.

• С внешним добавочным сопротивлением:

  • 0–1 кВ, 0–1,5 кВ, 0–3 кВ (тип Р1820).

Условия эксплуатации

• Температура окружающей среды: от -50 °C до +60 °C.

• Относительная влажность: до 95% при +35 °C.

• Устойчивость к механическим воздействиям: вибропрочные, ударопрочные исполнения (категория М3).

• Степень защиты корпуса: IP40 (лицевая панель), IP00 (клеммные зажимы).

Комплектация и габариты

• Размер передней панели: 80×80 мм.

• Монтажный вырез: круглый, диаметром 77,5 мм.

• Крепление: зажимы для фиксации на щите.

• Комплект поставки: прибор М42300, крепежные детали, паспорт. (Внешние шунты 75 мВ и добавочные сопротивления поставляются по отдельному заказу).

Пример структуры заказа

При оформлении заказа указываются:

1. Наименование прибора (Амперметр или Вольтметр).

2. Тип корпуса (М42300).

3. Диапазон измерений (например, 0–10 А или 0–75 мВ).

4. Первичный ток/напряжение при использовании внешнего шунта или добавочного резистора (например, 300 А / 75 мВ).

5. Рабочее положение (вертикальное или горизонтальное).

6. Класс точности (1,5 или 2,5).
