Динамічний поворотник, 5 каналів, для стопів, що складаються з двох частин., Киев

Динамічний поворотник, 5 каналів, для стопів, що складаються з двох частин.

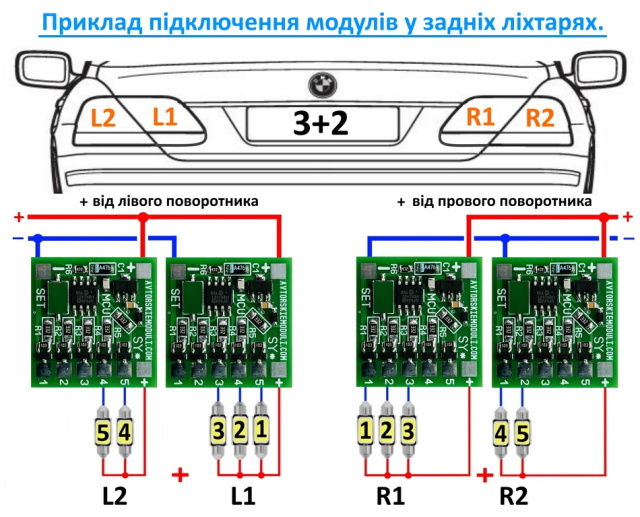

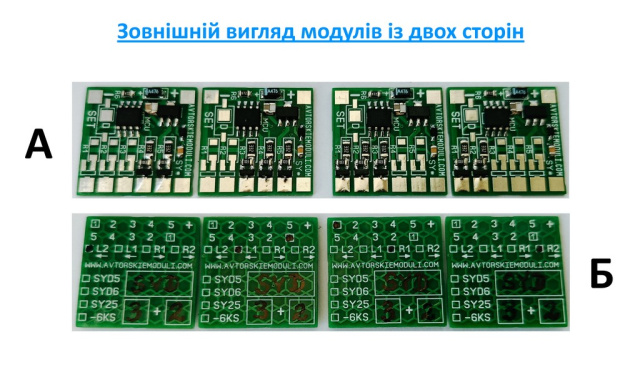

Даний динамічний поворотник був розроблений для клієнта, завдання стояло зробити динамічний поворотник для невеликих стопів, що складаються з двох частин, де одна частина стопа нерухома і прикріплена до кузова автомобіля, а інша частина яка знаходиться на двері багажника при цьому рухома (коли задні двері відкриті ), для встановлення щоб не тягнути додаткові дроти, і щоб не потрібно було нічого програмувати налаштовувати ітд. Ось і з'явився цей проект 5 канальний поворотник, де використовуються два модулі 3+2 каналів, ніякого зв'язку між ними немає, крім проводів живлення (маса і плюс від реле поворотів), у кожній половині стопа підключається свій модуль. Усього на задню частину автомобіля потрібні чотири такі модулі. При такому варіанті підключення додаткових дротів тягнути не треба (порівняно з варіантом коли використовується лише один модуль на дві половини стопу). На модулях використовуються дві різні прошивки, і зі зворотного боку модуля нанесений код модуля з відповідним прошивкою (L1, L2 та R1, R2). Модулі L1, R1 встановлюються на тій частині стопа, яка розташовується на 5 дверях (або багажника), а модулі L2, R2 встановлюються на бортах автомобіля.

Ця версія динамічного поворотника має всього один класичний світловий ефект (лінійка, що подовжується), і 2 швидкості виконання, модуль вже налаштований на універсальну швидкість виконання (частота від 0,3 до 0,4 Hz), але передбачена можливість уповільнити трохи швидкість шляхом припаювання контактів "D" (на всіх 4 модулях) на мінус. Транзистори на контролері стоять NPN, а це означає, що з транзистори на світлодіоди виходять мінуси. Плюс на світлодіоди приходить загальний. Для підключення модуля додаткові дроти не потрібно тягнути, і проведення автомобіля залишиться без змін, що дуже важливо. До виходів модуля можна підключати будь-які навантаження: прості лампочки, світлодіоди, ланцюги світлодіодів, світлодіоди та драйвери (стабілізатори струму). Головна умова - це обмеження в 500мА на кожен канал.

Дані модулі можна використовувати для всіх марок автомобілів та для всіх типів реле поворотів.

Технічні характеристики:

Пам'ять: Енергонезалежна (FLASH)

Каналів: 5. Використовуються два модулі (3+2)

Світлових ефектів: 1

Швидкостей виконання: 2

Максимальний струм, що комутується: до 500мА на канал

Габаритні розміри L3-R3, ДхШхВ, мм: 23х23х3

Артикул: SYD3+2

Комплектація: Модулі 4 штуки, інструкція та схема підключення.
