Изолятор ИО-10-3,75 (ИОР-10-3,75), Киев

Изолятор ИО-10-3,75 это опорный фарфоровый изолятор, предназначенный для изоляции и механического крепления токоведущих частей в электрических аппаратах и распределительных устройствах напряжением до 10 кВ. Он широко используется в комплектных распределительных устройствах (КРУ), камерах сборных одностороннего обслуживания (КСО), а также в других электроустановках.

Расшифровка маркировки:

• И изолятор;
• О опорный;
• Р конфигурация изоляционной детали (ребристая);
• 10 номинальное напряжение, кВ;
• 3,75 минимальная разрушающая сила на изгиб, кН.

Назначение и применение:

Изоляторы ИО-10-3,75 применяются для:

• Изоляции токоведущих шин в распределительных устройствах.
• Крепления высоковольтных предохранителей (например, ПК, ПКТ).
• Изоляции и крепления контактов разъединителей внутренней установки (например, РВ(з)).
• Комплектации выключателей нагрузки (например, ВНА(п)).
• Общего применения в электроустановках напряжением до 10 кВ.

Технические характеристики:

• Номинальное напряжение: 10 кВ.
• Испытательное напряжение грозового импульса: 80 кВ.
• Минимальная механическая разрушающая сила на изгиб: 3,75 кН.
• Масса: 1,35-1,4 кг (зависит от исполнения).
• Исполнение: Существует два основных исполнения, обозначаемых римскими цифрами I и II, которые отличаются количеством отверстий в верхней части изолятора для крепления шин или аппаратов. Исполнение I имеет одно отверстие, исполнение II два.
• Климатическое исполнение: У3 (для умеренного климата, категория размещения 3 для эксплуатации в закрытых помещениях с естественной вентиляцией без искусственно регулируемых климатических условий).

Конструкция:

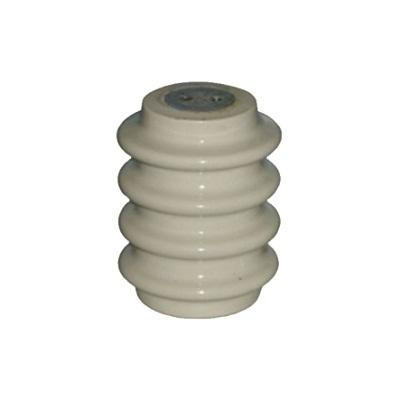

Изолятор ИО-10-3,75 изготавливается из электротехнического фарфора, обладающего высокими диэлектрическими и механическими свойствами. Он имеет цилиндрическую форму с фланцем для крепления. В верхней части изолятора расположены отверстия для крепления токоведущих элементов.

Преимущества:

• Высокие диэлектрические свойства: Обеспечивают надежную изоляцию.
• Механическая прочность: Способность выдерживать значительные механические нагрузки.
• Стойкость к воздействию окружающей среды: Фарфор устойчив к воздействию влаги, температуры и других факторов.
• Долгий срок службы: При правильной эксплуатации.

Особенности выбора и монтажа:

• При выборе изолятора необходимо учитывать номинальное напряжение, механические нагрузки и условия эксплуатации.
• Важно правильно выбрать исполнение изолятора (I или II) в зависимости от способа крепления.
• Монтаж изоляторов должен производиться квалифицированным персоналом в соответствии с действующими правилами и нормами.

В итоге:

Изолятор ИОР-10-3,75 является важным элементом электроустановок напряжением до 10 кВ, обеспечивая надежную изоляцию и механическое крепление токоведущих частей. Его широкое применение обусловлено хорошими техническими характеристиками, надежностью и доступной ценой. При выборе и монтаже необходимо учитывать все технические требования и условия эксплуатации.
