Трансформатор НОМ-35, Киев

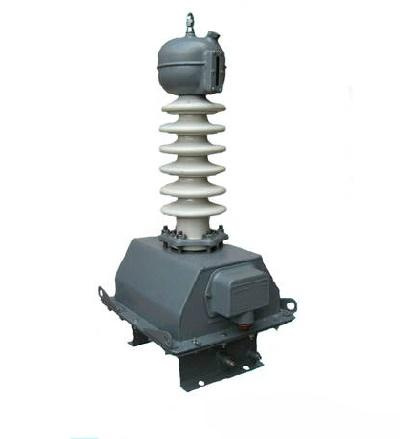

Трансформатор НОМ-35 - это однофазный масляный трансформатор напряжения, предназначенный для использования в электрических сетях с изолированной нейтралью и номинальным напряжением 35 кВ. Он применяется для понижения высокого первичного напряжения до значений, пригодных для измерений, а также для питания цепей защиты и сигнализации.

Основные характеристики трансформатора НОМ-35:

• Тип: Однофазный, масляный, незаземляемый
• Номинальное напряжение: 35 кВ
• Частота: 50 Гц
• Назначение: Измерение напряжения, питание цепей защиты и сигнализации
• Исполнение: У1 (для умеренного климата)
• Условия эксплуатации:
  • Температура окружающего воздуха: от -60C до +45C
  • Отсутствие агрессивных и взрывоопасных сред
  • Предназначен для установки внутри помещений.

Применение:

Трансформаторы НОМ-35 используются в комплектных распределительных устройствах (КРУ), подстанциях и других электроустановках для:

• Измерения напряжения с помощью измерительных приборов
• Питания релейной защиты и автоматики
• Сигнализации о состоянии сети

Особенности конструкции:

• Магнитопровод изготавливается из холоднокатаной электротехнической стали.
• Обмотки выполнены из медного провода.
• Трансформатор заполнен трансформаторным маслом, которое обеспечивает изоляцию и охлаждение.

Дополнительная информация:

• Существуют различные модификации трансформатора НОМ-35, например, НОМ-35-66.
• Трансформатор ЗНОМ-35-65 - это однофазный масляный заземляемый трансформатор напряжения.

При выборе трансформатора НОМ-35 необходимо учитывать условия эксплуатации, требования к точности измерений и другие параметры.
