Указатель напряжения УВН Поиск-10АМ, Киев

Указатель напряжения УВН Поиск-10АМ это средство индивидуальной защиты, предназначенное для проверки наличия или отсутствия напряжения в электроустановках переменного тока напряжением от 6 до 10 кВ (иногда указывается только 10 кВ). Он используется электротехническим персоналом перед началом работ для обеспечения безопасности и предотвращения поражения электрическим током.

Расшифровка обозначения:

• УВН Указатель Высокого Напряжения.
• Поиск название серии указателей.
• 10 номинальное напряжение, до которого может использоваться указатель (10 кВ).
• АМ наличие как световой, так и звуковой индикации. Буква "М" может означать "модифицированный" или указывать на определенную конструкцию.

Принцип действия:

Указатель УВН Поиск-10АМ работает по принципу регистрации электрического поля, создаваемого находящимися под напряжением токоведущими частями. При приближении рабочей части указателя к источнику напряжения, в нем возникает электрический сигнал, который преобразуется в световую и звуковую индикацию. Важно отметить, что указатель не требует непосредственного контакта с токоведущими частями. Это бесконтактный метод проверки.

Конструкция:

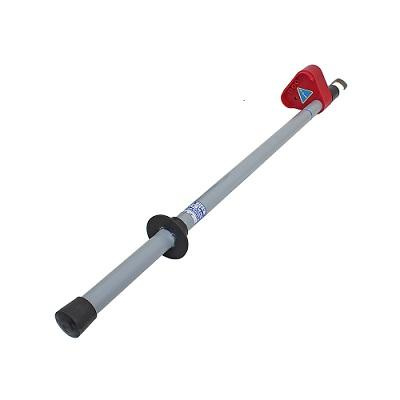

Указатель состоит из нескольких основных частей:

• Рабочая часть (головка): Содержит элементы, реагирующие на электрическое поле (емкостные датчики).
• Изолирующая часть (штанга): Изготовлена из диэлектрического материала (стеклопластик, эпоксидные смолы и др.) и обеспечивает надежную изоляцию оператора от высокого напряжения. Длина изолирующей части критически важна для безопасности и зависит от номинального напряжения указателя.
• Рукоятка: Служит для удержания указателя и обеспечения удобства работы.
• Индикаторная часть: Содержит световые (светодиоды) и звуковые (зуммер) элементы, сигнализирующие о наличии напряжения.

Технические характеристики (обобщенные, могут незначительно отличаться в зависимости от производителя и конкретной модификации. Для точных данных всегда обращайтесь к документации производителя):

• Диапазон контролируемого напряжения: 6-10 кВ переменного тока частотой 50 Гц.
• Порог срабатывания (начало индикации): обычно около 1-1,5 кВ.
• Индикация: световая (яркие светодиоды) и звуковая (прерывистый сигнал).
• Длина изолирующей части: около 300 мм.
• Длина рукоятки: около 145 мм.
• Общая длина: около 660 мм.
• Масса: около 0,4 кг.
• Диапазон рабочих температур: от -45С до +40С (встречаются и другие значения, например до +45С).
• Влажность: до 80% при температуре +25С.

Порядок работы:

1. Перед применением необходимо убедиться в целостности указателя, отсутствии трещин, сколов и других повреждений изоляции. Особое внимание уделяется состоянию изолирующей части.
2. Обязательно проверить работоспособность указателя перед каждым применением с помощью специального устройства проверки (тестера) или на заведомо исправной электроустановке низкого напряжения (например, бытовой розетке, соблюдая все меры предосторожности и используя диэлектрические перчатки!). Это критически важно для безопасности.
3. Приблизить рабочую часть указателя к контролируемому участку электроустановки на расстояние, указанное в инструкции по эксплуатации. Не касаться токоведущих частей!
4. При наличии напряжения загораются светодиоды и раздается звуковой сигнал.

Меры безопасности:

• Работа с указателем УВН Поиск-10АМ должна производиться только квалифицированным электротехническим персоналом, имеющим соответствующую группу по электробезопасности (не ниже III).
• Категорически не допускается использование указателя с поврежденной изоляцией.
• Необходимо соблюдать безопасное расстояние до токоведущих частей, которое указано в инструкции по эксплуатации.
• Перед началом работ необходимо убедиться в отсутствии напряжения на всех фазах проверяемого участка. Проверять необходимо все фазы.
• Обязательно использовать диэлектрические перчатки и другие соответствующие средства индивидуальной защиты (СИЗ), такие как диэлектрические боты или коврики.
• Не использовать указатель в условиях повышенной влажности, дождя или тумана.

Область применения:

Указатель УВН Поиск-10АМ используется в электроустановках напряжением до 10 кВ, таких как:

• Распределительные устройства 6-10 кВ.
• Комплектные трансформаторные подстанции (КТП) 6-10 кВ.
• Воздушные и кабельные линии электропередачи 6-10 кВ.
