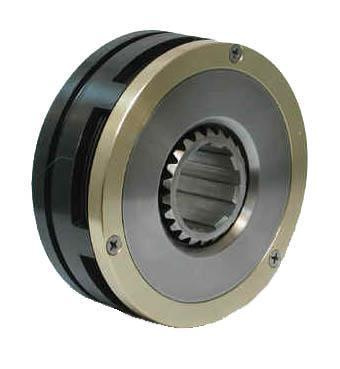

Муфта ЭТМ-054, Киев

Основное назначение: Предназначена для автоматического и дистанционного управления приводами металлорежущих станков и других машин (например, в автоматических коробках скоростей, коробках передач, механизмах подачи и вспомогательных движений).

Ключевые особенности и принцип работы:

1. Тип: Бесконтактная (ЭТМ-054 относится к бесконтактной серии ЭТМ...4).

   • Отличительная особенность бесконтактных муфт отсутствие скользящего контакта (щеток и токосъемных колец) для подачи напряжения на катушку. Магнитное тело жестко закреплено (неподвижно) на корпусе станка.

2. Среда эксплуатации: Работает только в масляной среде (индустриальное масло), обеспечивающей охлаждение и смазку фрикционных дисков.

3. Конструкция: Имеет неподвижное магнитное тело и ротор. Балластный зазор между ними снижает теплопередачу к магнитному телу, повышая надежность.

4. Фрикционные диски: Имеют спиральные маслораспределительные канавки на фрикционных поверхностях, что обеспечивает:

   • Быстрое и четкое расцепление при отключении.

   • Малую величину остаточных моментов.

   • Высокие значения вращающего (динамического) момента.

5. Исполнение по посадке: Выпускается в различных исполнениях, отличающихся видом посадки на вал:

   • Под шпонку: (например, 1А, 2А, 3А).

   • Под шлицы: (например, 1Н, 2Н, 3Н).

Основные технические характеристики (могут незначительно отличаться в зависимости от производителя и конкретной модификации):

*В некоторых источниках указывается динамический момент $10Nm$ и статический (номинальный) $20Nm$ для модификации ЭТМ 054-1Н, что может быть связано с различием в методиках измерения или производителе (Польша).

Условия эксплуатации:

• Высота над уровнем моря: не более $1000m$.

• Окружающая среда: невзрывоопасная, не содержащая агрессивных паров и газов, разрушающих металлы и изоляцию, а также токопроводящей пыли, тумана и брызг токопроводящих жидкостей.

• Рабочее положение: горизонтальное (допускается вертикальное).

• Вибрация: с частотой до $60Hz$ при ускорении не более $1g$.

• Обязательная работа в масляной среде.
