Вентилятор ВЦ 10-28, Киев

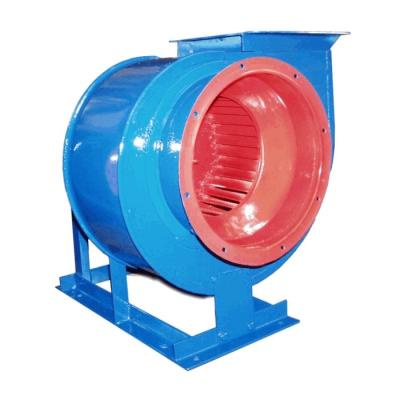

Вентилятор ВЦ 10-28 (также известный под более современным обозначением ВР 200-28 или, в некоторых модификациях, как ВР 194-30 или ВР 196-32.1) представляет собой центробежный (радиальный) вентилятор с характеристиками среднего или высокого давления, широко применяемый в промышленных и санитарно-технических системах.

---

Основные сведения и конструкция

• Тип: Радиальный (центробежный) вентилятор одностороннего всасывания.

• Давление: Может быть как среднего, так и высокого (зависит от конкретной модификации и режима работы).

Конструктивные особенности

• Рабочее колесо: Сварное, имеет 48 лопаток, загнутых вперед (для высокого давления) или назад (для среднего давления, хотя чаще всего указываются вперед загнутые лопатки, как в обозначении ВЦ 10-28).

• Корпус (улитка): Спиральный, поворотный, что позволяет устанавливать его с различными углами наклона нагнетательного патрубка (обычно с шагом 45).

• Направление вращения: Может быть правое или левое (определяется при взгляде со стороны электродвигателя).

• Исполнение по схеме: Чаще всего Исполнение 1 (рабочее колесо крепится непосредственно на валу электродвигателя). Также возможно Исполнение 5 (с ременным приводом).

• Материалы изготовления:

  • Общепромышленное (стандартное): Углеродистая сталь.

  • Коррозионностойкое: Нержавеющая сталь.

  • Взрывозащищенное: Разнородные металлы или алюминиевые сплавы (применяются для перемещения взрывоопасных газовоздушных смесей).

---

Назначение и условия эксплуатации

Область применения

Вентиляторы ВЦ 10-28 используются в:

• Системах приточно-вытяжной вентиляции и кондиционирования воздуха производственных, общественных и жилых зданий.

• Системах воздушного отопления.

• Различных технологических установках, где требуется подача воздуха, например:

  • Подача воздуха в вагранки, сушильные печи.

  • Вентиляционные системы зерновых элеваторов и глубоких шахт.

  • Установки пневмотранспорта эжекционного типа.

Перемещаемая среда

• Воздух и другие газовые смеси, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха.

• Температура перемещаемой среды: как правило, до +80 С (зависит от модели и материалов).

• Содержание твердых примесей (пыли): Не более 0,1 г/м (или 100 мг/м).

• Недопустимо наличие липких веществ и волокнистых материалов.

Климатические условия

• Климат: Умеренный (У) и тропический (Т).

• Категория размещения: Обычно 2-я и 3-я по ГОСТ 15150-69. Допускается 1-я категория размещения в умеренном климате при обеспечении защиты электродвигателя от осадков и прямых солнечных лучей.

• Температура окружающей среды: От 40 С до +40 С (до +45 С для тропического исполнения).

---

Основные технические параметры (зависят от типоразмера и двигателя)

Вентиляторы ВЦ 10-28 изготавливаются в различных типоразмерах (номерах), которые определяют диаметр рабочего колеса и, соответственно, производительность и давление.

• Мощность электродвигателя: Варьируется от 0,12 кВт (для малых типоразмеров) до 37 кВт и более (для больших номеров с высокой частотой вращения).

• Частота вращения: Обычно 1500 или 3000 об/мин (синхронная частота).

• Напряжение сети: 380 В (трехфазное).
