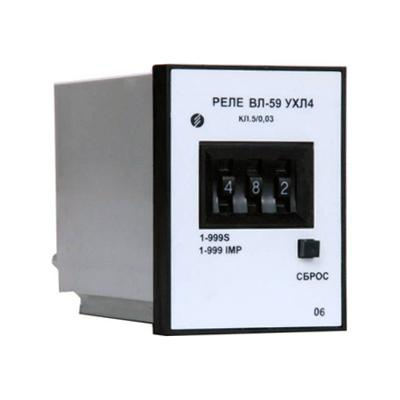

Реле ВЛ-59, Киев
- Описание
- Оставить отзыв
Назначение
Реле ВЛ-59 выдаёт команду (замыкание/размыкание контактов) в цепь управления после отработки предварительно установленной выдержки времени с момента подачи напряжения питания или замыкания пусковой цепи. Применяется в схемах:
- автоматического включения резерва (АВР),
- выдержки времени при пуске/останове механизмов,
- технологических процессах,
- системах противоаварийной автоматики,
- релейной защите.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное напряжение питания | Постоянного тока: 24 В, 110 В, 220 В Переменного тока (50 Гц, 60 Гц*): 110 В, 220 В, 230240 В* |
| Допустимые отклонения напряжения | 15+10 % от номинального |
| Потребляемая мощность | Не более 810 ВА (в зависимости от исполнения) |
| Диапазоны выдержки времени | Основные: 0,1100 с и 11000 с (в некоторых исполнениях 0,199,9 с / 1999 с) |
| Поддиапазоны | Обычно 34 поддиапазона с переключением (например, 0,11 с / 110 с / 10100 с / 1001000 с) |
| Класс точности | 0,5 / 1 / 1,5 (в зависимости от диапазона и исполнения чаще всего 0,51,0) |
| Выходные контакты | 1 переключающий контакт (1 перекидной) |
| Коммутационная способность | Напряжение: до 250 В (перем./пост.) Ток: длительно 4 А, кратковременно до 1016 А |
| Время возврата | Не более 0,050,1 с |
| Климатическое исполнение | УХЛ4, О4 (иногда УХЛ3.1) |
| Диапазон рабочих температур | от +1 С до +55 С (иногда до +40+60 С в зависимости от производителя) |
| Относительная влажность | до 80 % при +25 С |
| Вибрация | до 1 g в диапазоне 1100 Гц |
| Степень защиты | IP40 (корпус), IP00 (клеммы) |
| Габаритные размеры | 67 127 157 мм (без учёта выступающих частей) |
| Масса | 0,70,9 кг |
| Средний срок службы | Не менее 1215 лет |
Устройство и принцип работы
Реле ВЛ-59 это статическое (без подвижных механических частей, кроме выходного реле) устройство на базе электронных компонентов.
Основные узлы:
- блок питания,
- генератор импульсов (или кварцевый генератор в поздних версиях),
- счётчик импульсов,
- задающий орган выдержки времени (переключатели диапазонов и цифр),
- выходное электромагнитное реле,
- схема гальванической развязки и защиты.
Принцип действия:
- При подаче питания (или замыкании пусковой цепи) запускается внутренний генератор.
- Генератор формирует стабильные импульсы.
- Счётчик считает импульсы до заданного значения (установленного на лицевой панели).
- По достижении заданного числа импульсов срабатывает выходное реле контакты переключаются.
- После снятия питания (или размыкания цепи пуска) реле возвращается в исходное положение.
Для работы в классическом режиме реле времени с выдержкой на включение необходимо закоротить определённые клеммы (обычно 2 и 10) это подключает питание непосредственно к генератору.
Установка и настройка
- Выдержка времени устанавливается поворотными переключателями на лицевой панели (обычно 34 декады + выбор диапазона).
- Рабочее положение произвольное.
- Монтаж на DIN-рейку или на плоскую поверхность (в зависимости от исполнения).
Условия эксплуатации и надёжность
Реле хорошо зарекомендовало себя в тяжёлых промышленных условиях благодаря отсутствию механических частей в отсчёте времени. Основные преимущества перед электромеханическими реле типа РВ-100/200:
- высокая точность,
- меньшее собственное потребление,
- отсутствие износа механизма отсчёта,
- лучшая помехоустойчивость.
Реле ВЛ-59 до сих пор остаётся одним из самых распространённых и надёжных решений в энергетике и промышленности.
